Leichte Rammsonde (Künzelstab) nach EN ISO 22476-2

Rammsondiergeräte werden zur Ermittlung der Schichtgrenzen bei der Untersuchung des Baugrundes für Gebäude-, Brücken- und Straßenbau sowie zur Kontrolle von Verdichtungsarbeiten, Schüttungen und zur Bestimmung der Lagerungsverhältnisse rolliger Böden eingesetzt. Rammsondierungen liefern Informationen über bodenphysikalische Kennziffern zur Beurteilung der Belastbarkeit des Bodens und für Standsicherheitsfragen. Mit der leichten bzw. schweren Rammsonde erhalten Sie schnell gute Bodenaufschlüsse. Sondierungen mit der Leichten Rammsonde können bei nicht zu festem Boden bis zu Untersuchungstiefen von etwa 8 bis 12 m durchgeführt werden. Die Anzahl der benötigten Schläge je 10cm Eindringtiefe wird in einem Diagramm festgehalten.

Um die Sondierstangen nach der Sondierung wieder aus dem Boden zu ziehen, verwendet man mechanische Stangenheber. Diese Zugvorrichtungen beruhen auf dem Hebelprinzip und greifen die Sondierstangen mittels Kugelklemme oder Backenklemme.

Hinweis: Im Set ist eine hochwertige, stabile Ziehvorrichtung enthalten. Damit können die Stangen leicht und gerade nach oben aus dem Boden gezogen werden. Ihr Vorteil - die Stangen müssen nicht mit großem Kraftaufwand schräg aus dem Boden gezogen werden, wobei sie sich oft verbiegen oder sogar abbrechen!

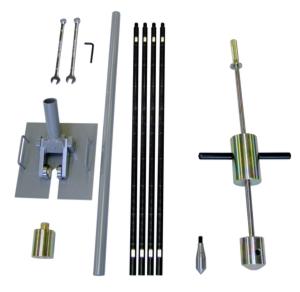

Leichte Rammsonde (Künzelstab) Einzelteile

Leichte Rammsonde (Künzelstab) Komplett-Set

Lieferumfang:

  • Fallgewicht mit Griffen, Führungsstange mit Amboss
  • 4 Stck. Sondierstange 1 m lang, dm 22 mm (Rohr), je 100 mm eine Meßnut mit Schlüsselfläche SW 19 und Gewindenippel M 16
  • 1 Stck. Sondierspitze 10 cm², 90°, gehärtet
  • 1 Stck. mechanischer Stangenheber für dm 22 mm, komplett mit Kugelklemme und Hebelrohr
  • 1 Paar Schlüssel SW 19
  • 1 Stck. Imbusschlüssel M 8



auch einzeln sofort lieferbar:

Sondierstange dm 22 / 25 / 32 / 36mm Länge 1000  M16 / M20 / M22
Schlitzsonde dm 22 / 25 / 32 / 36mm Länge 1000 / 2000 mm  M16 / M20 / M22

feste und verlorene Rammsondierspitzen für Rammsondierungen nach EN 22476-2

Sondierspitze 5 / 10 / 15cm²  fest / glatt / verstärkt / abschraubbar / verloren  M16 / M20
Gewindenippel M16 / M20, Adapter
Schlagkopf klein, groß
Schonhammer (2,6 / 4 / 6 kg)
Mechanischer Stangenheber komplett mit Kugelklemme und Hebelrohr
Ziehzangen
Montageschlüssel, Imbusschlüssel

Transportkiste für Leichte Rammsonde (Künzelstab)

Transportkiste



Wir beraten Sie und erstellen Ihnen gerne ein persönliches Angebot.

Sie erreichen uns telefonisch unter 0391 2445390 oder nutzen Sie unser Kontaktformular.



HMP SON-P - automatische Auswerteeinheit für die leichte pneumatische Rammsonde - Rammsondierung zur BaugrunduntersuchungNEU - Sparen Sie Zeit und Kosten - nutzen Sie die automatische Auswertung HMP SON für mechanische und pneumatische Rammsondiergeräte!

Vergessen Sie lästiges Stricheln und Auszählen - Glänzen Sie mit einer fehlerfreien und übersichtlichen Dokumentation Ihres Prüfergebnisses. Die elektronische Messeinrichtung HMP SON kann bei allen Rammsondierungen nach DIN EN ISO 22476-2 zur automatischen Messwerterfassung vor Ort eingesetzt werden.
